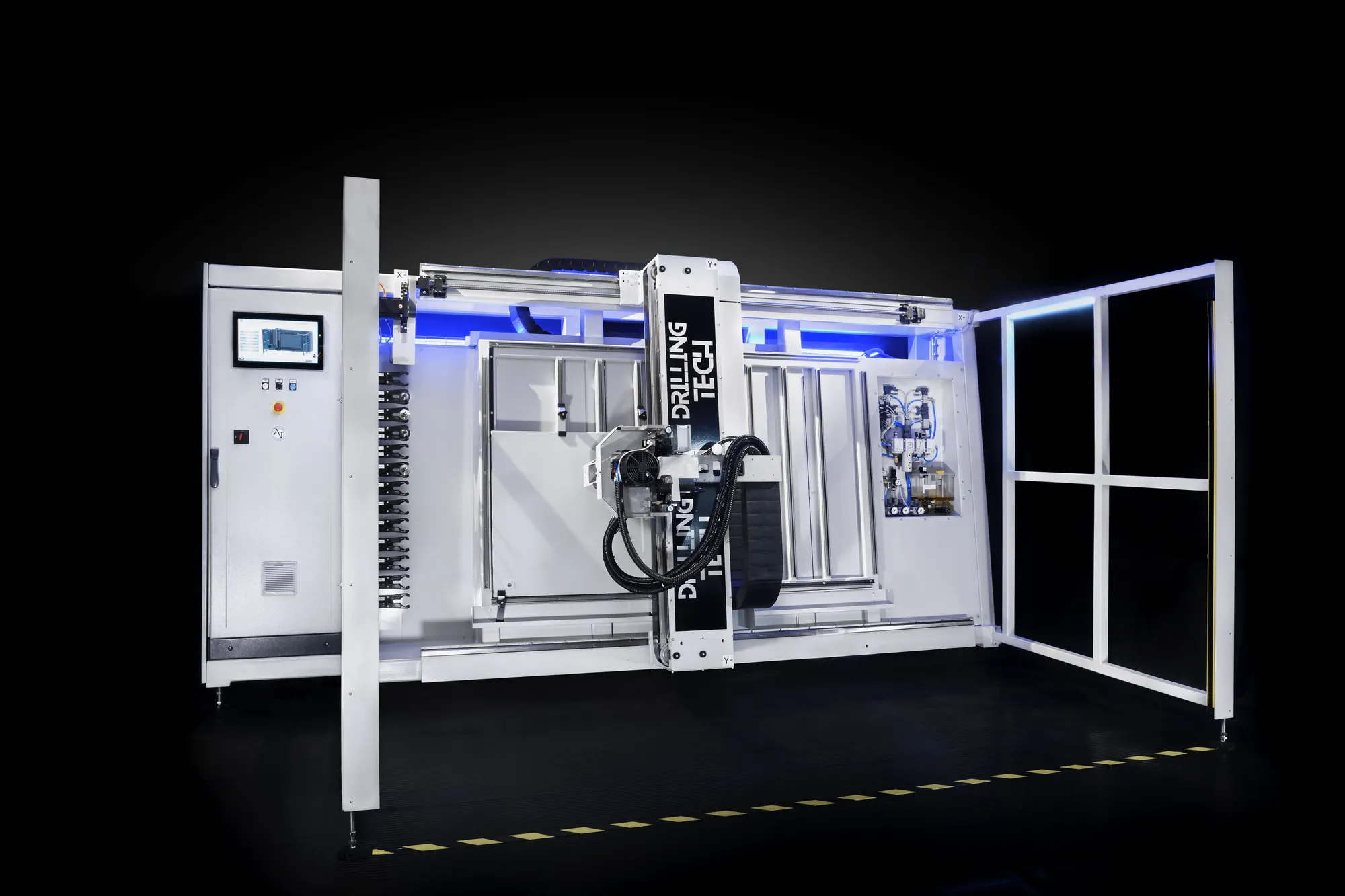

Drilling Tech
La stazione di foratura e fresatura che aumenta la produttività.
Nata dalla collaborazione tra SDProget e Automation Tech, Drilling Tech prepara piastre, pannelli e casse dei quadri elettrici ricevendo la lavorazione direttamente dagli schemi SPAC Automazione.
Cosa lavora
-
Piastre di montaggio
Piastre interne dei quadri elettrici per il fissaggio dei componenti.
-
Pannelli carpenterie
Pannelli esterni per pulsanti, spie, pannelli operatore, strumenti, ventilatori, condizionatori.
-
Casse e contenitori
Cassette e contenitori per pressacavi, connettori e accessori.
SPAC Automazione → Drilling Tech
Dal progetto alla macchina.
Con il software SPAC Automazione si passa direttamente dal progetto alla macchina inviando la lavorazione di foratura, in ottica Industria 4.0: niente quote riportate a mano, niente errori di trascrizione.
Descrizione tecnica
La macchina esegue foratura, fresatura e maschiatura su lamiere di acciaio non legato e acciaio inox fino a 3 mm di spessore.
Le dimensioni massime della lamiera o piastra lavorabile sono 2000×1200 mm con risvolto a 90° e ingombro nominale di 10 mm (massimo 20 mm). È possibile aumentare l’ingombro della piastra, risvolto compreso, riducendo la sporgenza dell’utensile.

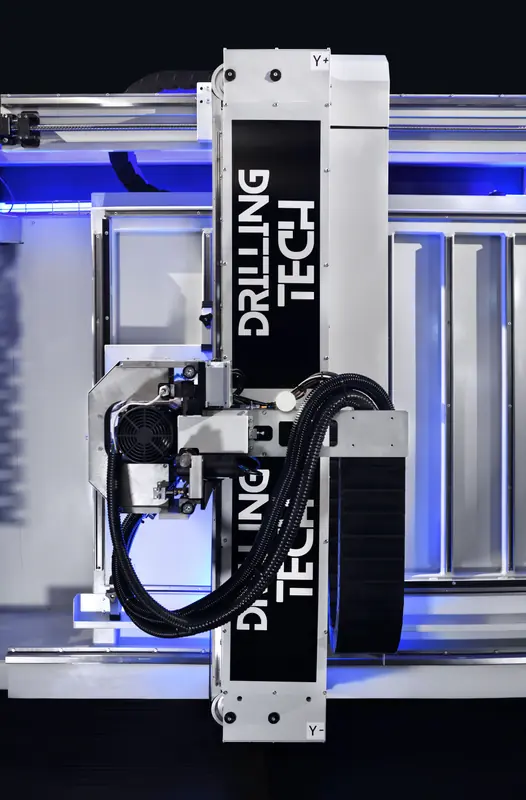

Gli assi sono gestiti da motori brushless con encoder, guide a pattini a ricircolo di sfere e viti a ricircolo di sfere.

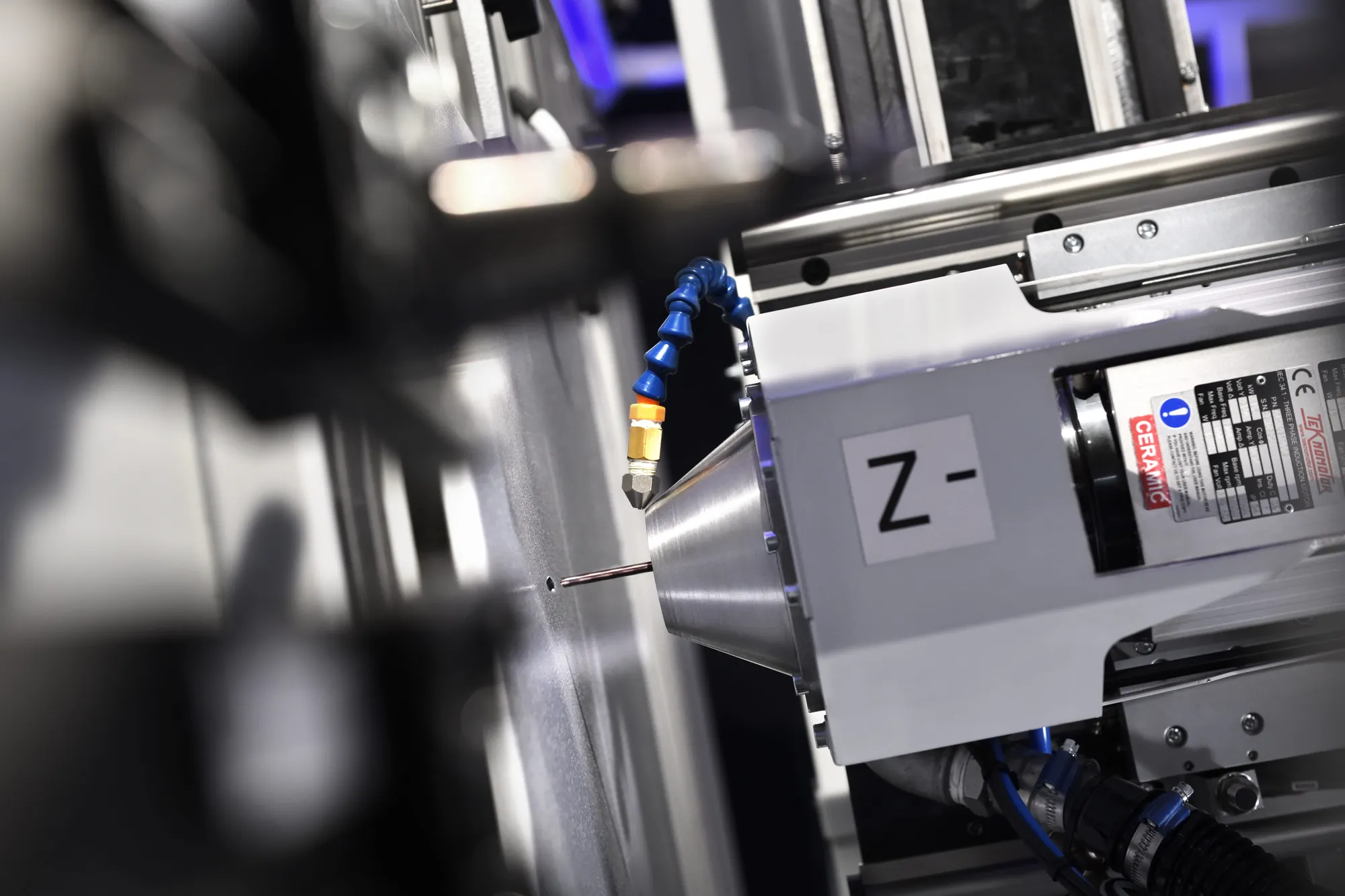

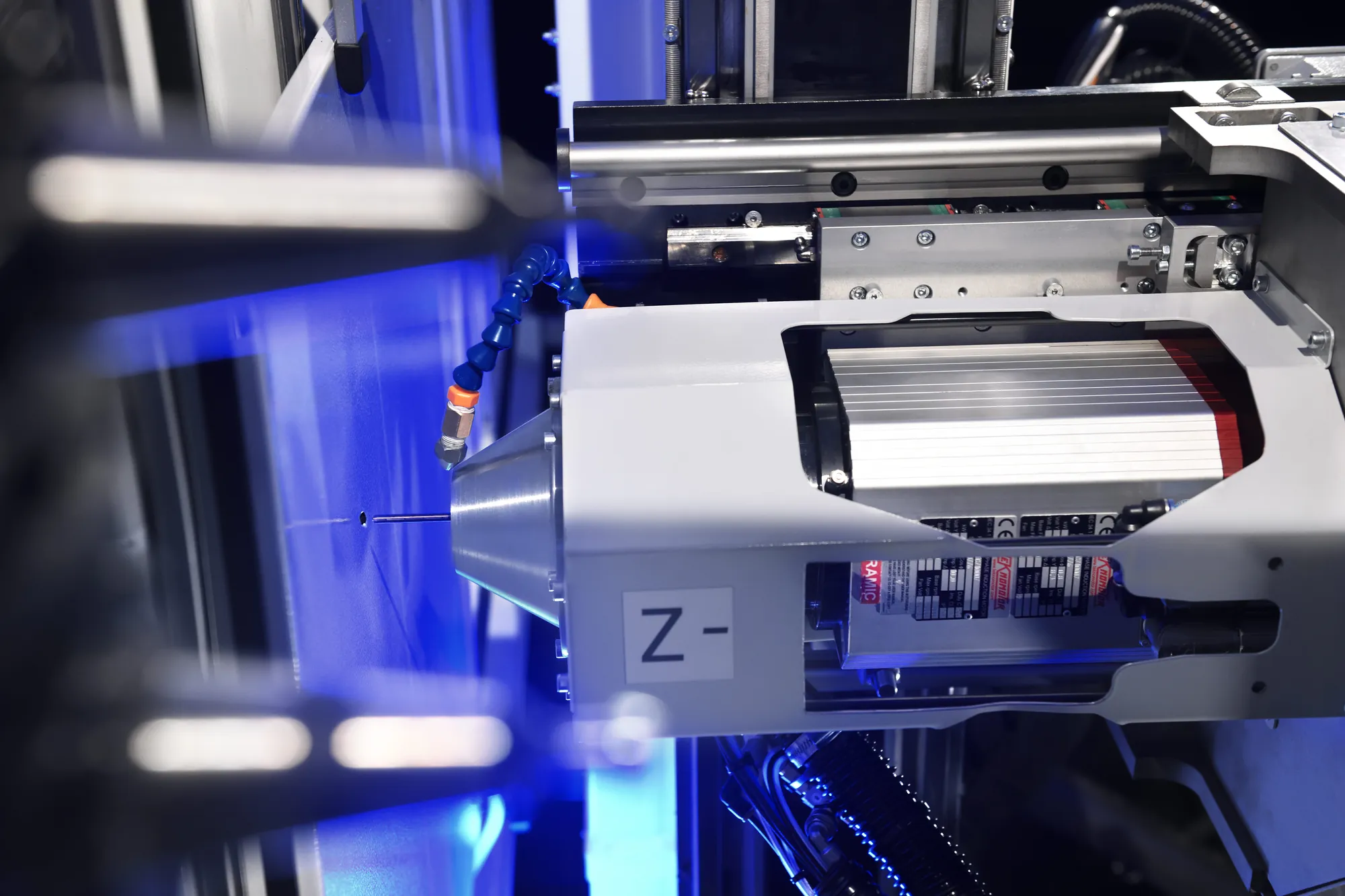

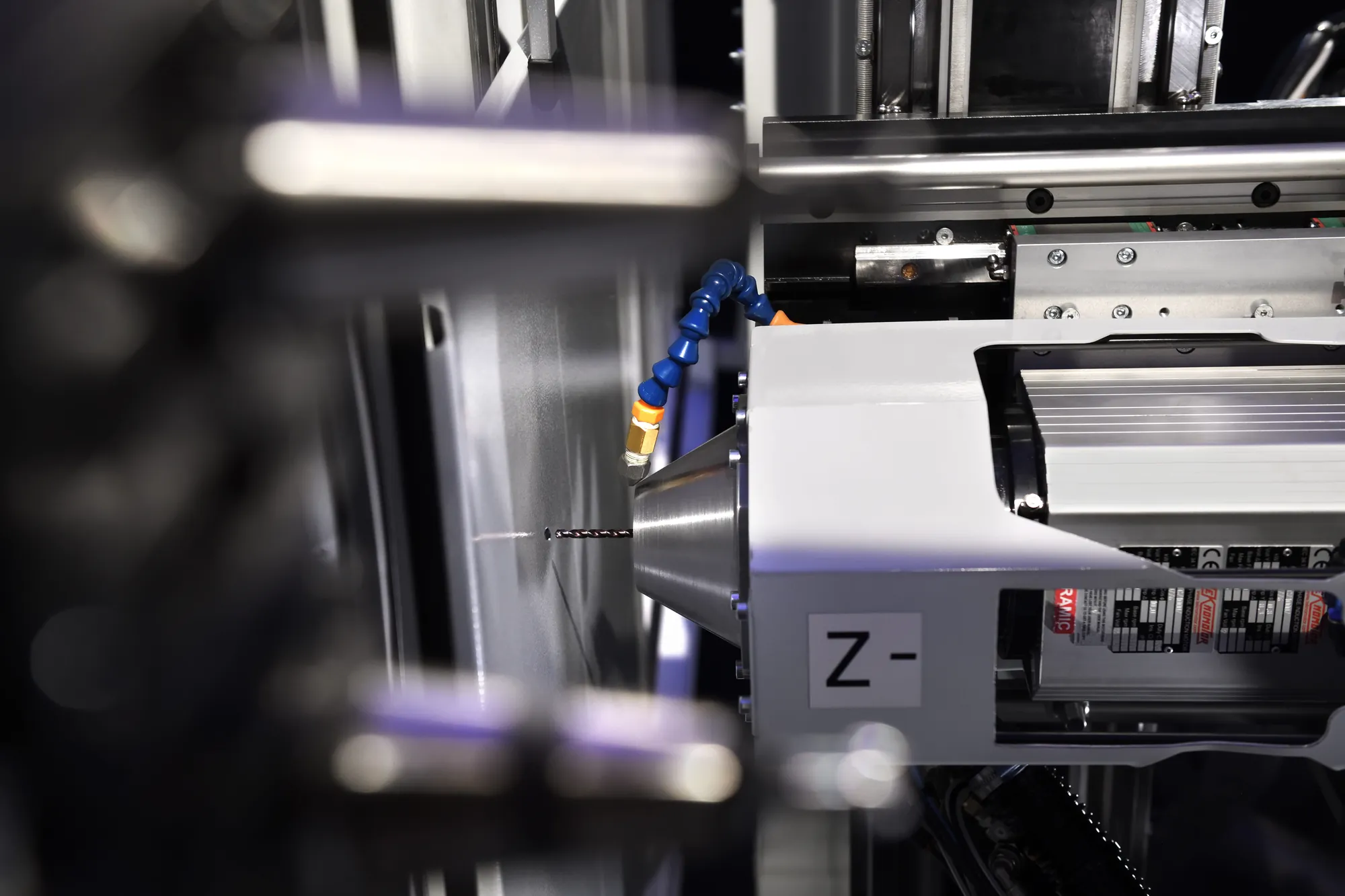

Il mandrino di base è asincrono; è disponibile come optional il mandrino sincrono per la gestione della filettatura e prestazioni superiori.
Foratura massima dal pieno: 10 mm su acciaio legato e 6 mm su inox. Fresa massima: Ø 12 mm su acciaio legato e Ø 10 mm su inox.
Bloccaggio della piastra sul piano di lavoro tramite leve di bloccaggio irreversibili a posizione regolabile e tamponi di contrasto.
Accessori opzionali
- Accessori di foratura e fresatura secondo necessità
- Accessorio di maschiatura
- Compressore di alimentazione macchina
- Accessorio per lavorazione casse (dimensioni max 800×800×800 mm)
- Manipolatore di carico
- Kit ricambi consigliati
- Contratto di manutenzione e assistenza: assistenza telefonica + 1 revisione/manutenzione in macchina (1 giorno), ricambi esclusi
Scheda tecnica
| Alimentazione elettrica | 400 V 3F+N+T |
|---|---|
| Alimentazione pneumatica | 5,5 ± 0,5 bar — consumo previsto 280 Nl/min (compressore opzionale) |
| Portautensile | Cono ISO30 DIN 69871 con pinza ER25 |
| Superficie lavorabile (max) | 2000×1200 mm con risvolto a 90° nominale 10 mm (max 20 mm) |
| Corse nominali | X = 2420 mm · Y = 1210 mm · Z = 90 mm |
| Controllo e assi elettrici | Sistema di programmazione robot a 3 assi · Bosch Rexroth IndraControlDrive di nuova generazione · Bosch Rexroth ctrlX |
| Mandrino standard | 3,8 kW — 24.000 rpm max |

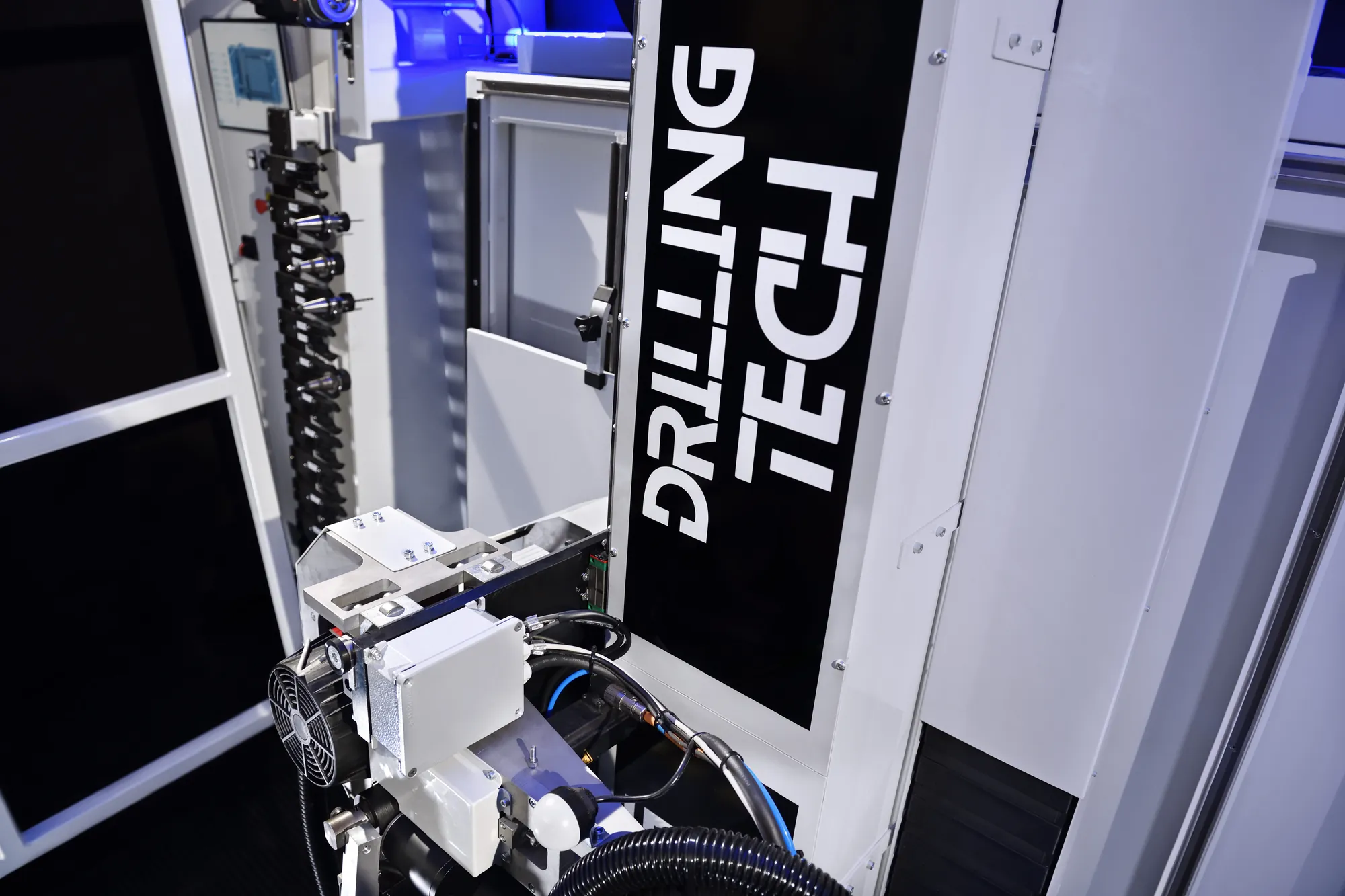

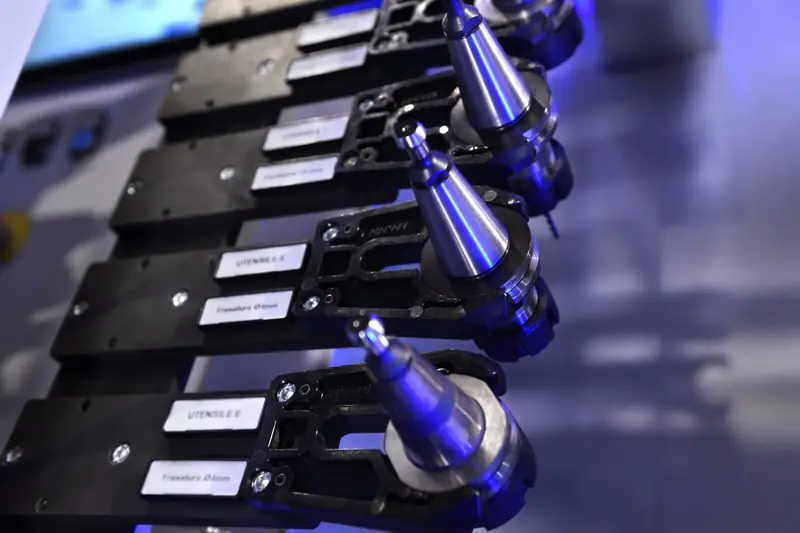

| Cambio utensile | Automatico con magazzino a 13 posizioni |
| Lubrificazione utensile | Micro-nebulizzazione |
| Raccolta trucioli | Automatica con aspirazione |

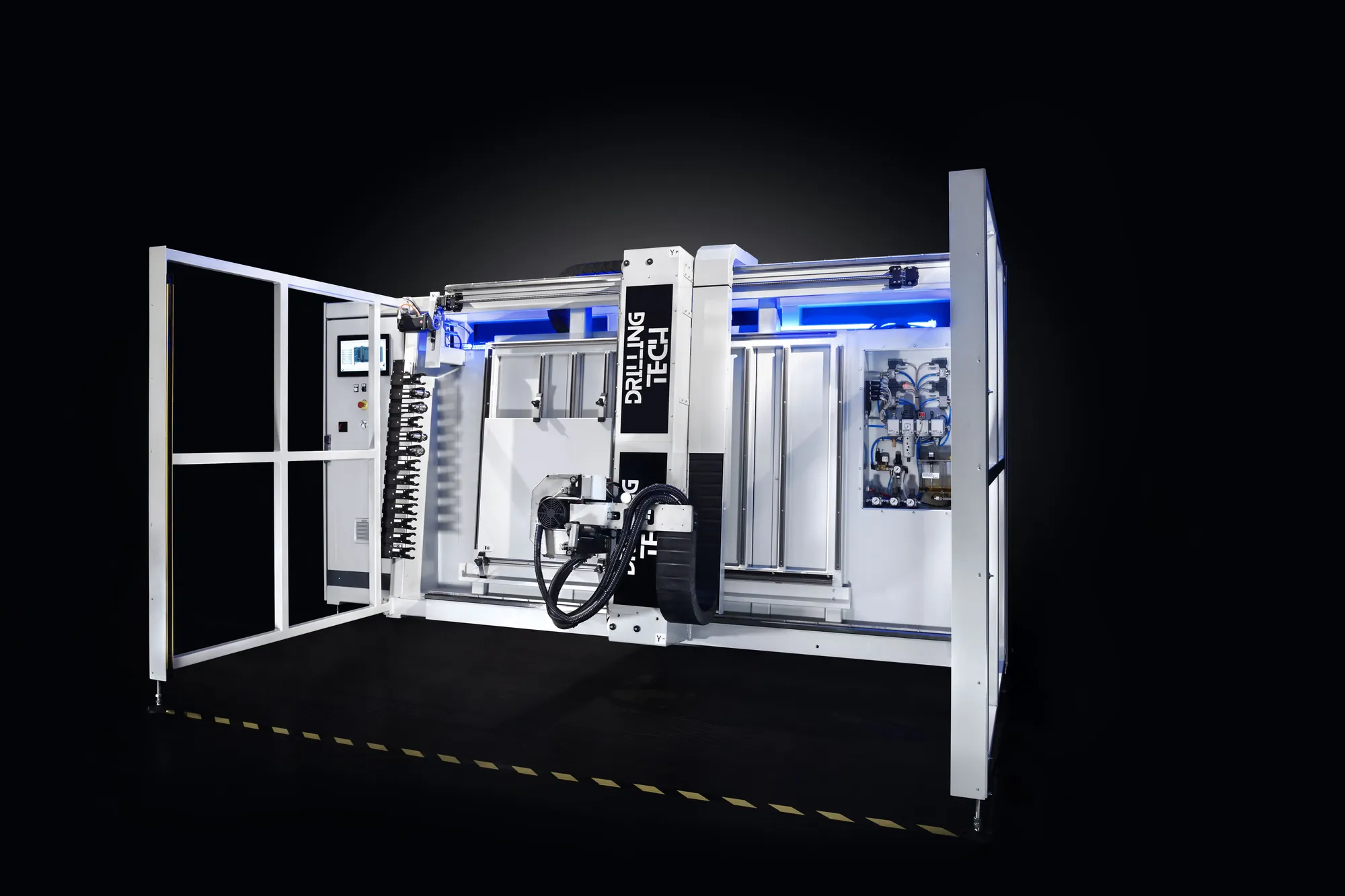

| Dimensioni macchina | Larghezza 4100 mm · Profondità 1850 mm (protezioni incluse) · Altezza 2200 mm · Posizionabile a parete per ridurre l’ingombro |
| Conformità | Direttiva Macchine 2006/42/CE |

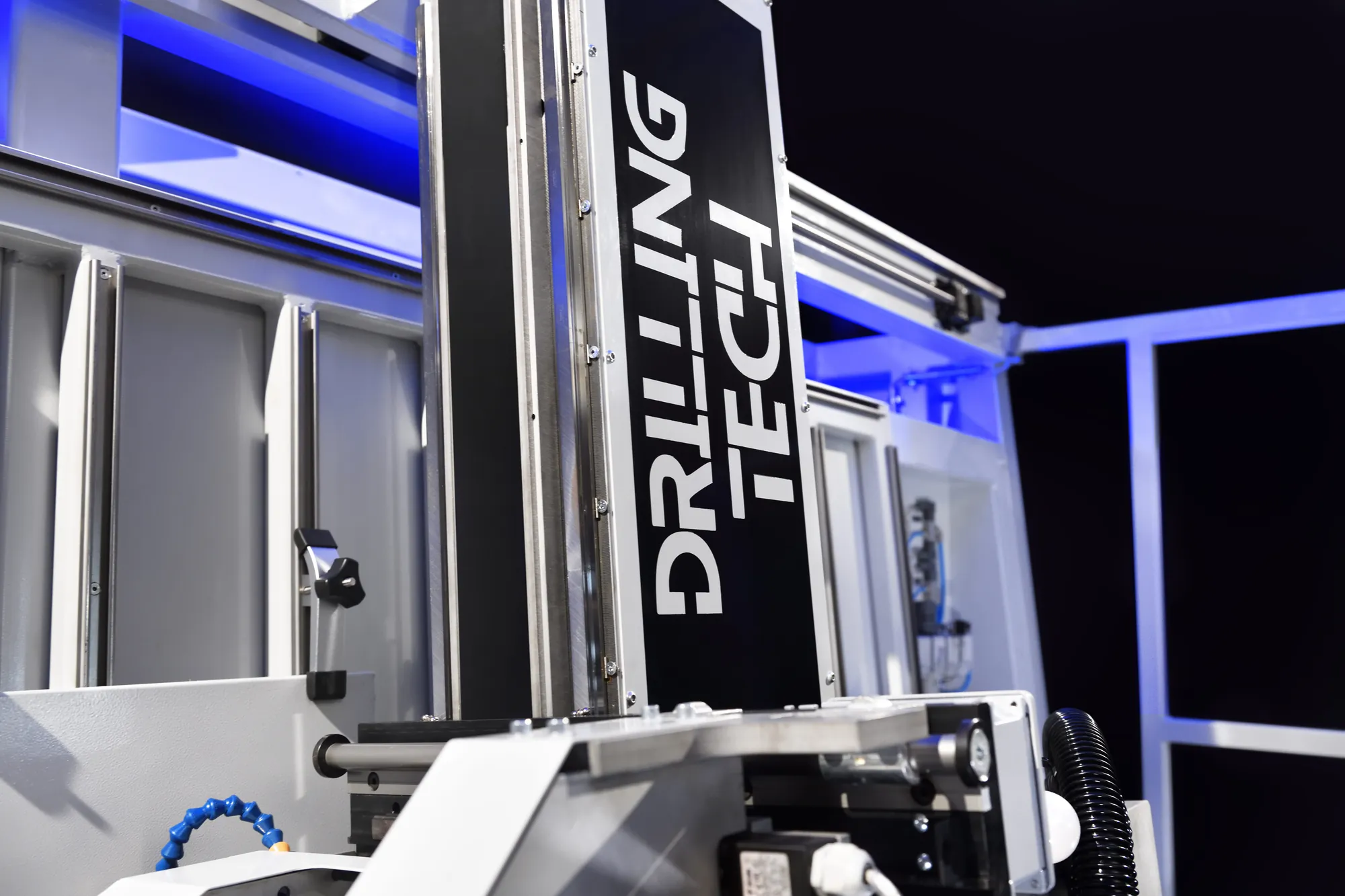

Galleria
Drilling Tech in azione
Il video viene caricato da YouTube solo quando premi play.
Nata dalla collaborazione con
Drilling Tech
Richiedi un preventivo
Indicate le lavorazioni e i volumi previsti: vi ricontattiamo con una proposta.
